UDX42液位调节仪

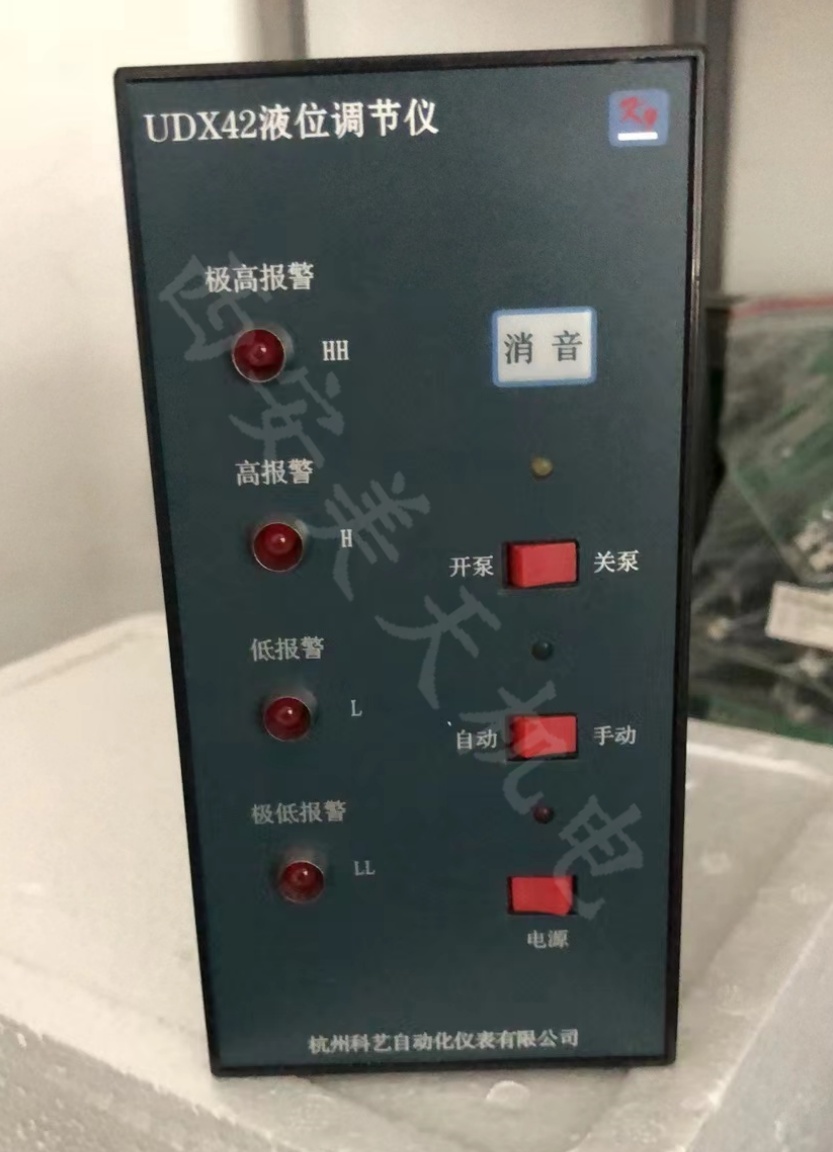

时间:2025-10-22 来源:西安美天机电设备有限公司 浏览次数: 161次UDX42液位调节仪是与电极式水位传感器配套的二次仪表。仪表用灯光显示和闪光、音响报警；并有继电器触点输出供外接报警。UDX-41仪表可用于锅炉炉筒水位、除养器等设备的水位显示；过低、过高、水位、极低、极高水位报警，UDX－42可用于锅炉炉筒水位控制。产品型号：UDX42
服务热线：029-88633439
一. 概述
UDX-41、42型极限水位报警仪、液位调节仪，是与电极式水位传感器配套的二次仪表。仪表用灯光显示和闪光、音响报警；并有继电器触点输出供外接报警。UDX-41仪表可用于锅炉炉筒水位、除养器等设备的水位显示；过低、过高、水位、极低、极高水位报警，UDX－42可用于锅炉炉筒水位控制。
UDX-41、42型仪表由一次仪表电极式传感器采用交流信号电源，防止了直流信号电源引起的电极化和电解作用。二次仪表电路采用延时电路，有效地克服了电极挂水引起的误报警和沸腾水面波峰引起的间歇报警，使报警更加可靠。由于放大电路灵敏度采用可调形式，并可改变信号电源电压，可适应各种水质（水质电阻几K积－100K积），仪表采用大型发光二极管显示，闪光报警：具有亮度高，功耗小，寿命长等优点。
二. 技术参数
1．一次仪表（电极式传感器）
（1）工作压力：≤13Kgf/cm2
（2）工作温度：≤200℃
（3）汽水管法兰中心距：a.300±2mm; b.350±2mm
c.400±2mm; d.440±2mm
（4）法兰尺寸：15mm Pg:16Kgf/ cm2 Dg:25mm
按一机部管路附件法兰标准“JB81－59”规定的要求。
（5）电极与筒体间绝缘电阻：常温下≥20M积（500V兆欧表测试）。
2. 二次仪表
1.外形尺寸：160mm×80mm×160mm
2.安装形式：仪表屏嵌入式（横式H，竖式Z）
3.水质电阻要求：（a）≤50K积（信号电源电压～9V）
（b）≤100K积（信号电源电压～15V）
输出继电器触点负荷：AC220V 3A电阻性负载
4.水泵控制触点：10A
5.电源AC220V±10%; 50HZ
6.最大消耗功率：＜8VA
7.一次仪表和二次仪表之间传输距离：＜100M
8.使用环境：0－50℃相对湿度不大于85％不含腐蚀性气体的室内。
9.重量：＜2Kg
三. 工作原理
电路的主要特点由集成电路组成施密特触发器作为主放大电路，而不是采用反相器。故触发电流仅需几个uA，电路翻转很干脆，电路开关特性很好。本电路的施密特触发器设计在回差电压△UP=UP1-UP2较小的状态和误导通现象，使电路在较高的灵敏度下工作，使传感器电极在导电性能较差（结垢引起）的情况下，亦能正常工作，延长了传感器的维护周期，使设备运行更可靠。
仪表在报警电路中加设了延时电路，延时电路的充电时间T，大于放电时间T1故当沸腾水面波峰和电极间歇接触时，该电路不会间歇报警，只有当电极和水接触（高报警）或脱离（低报警）时间大于T后电路才会翻转报警，这样就能可靠地克服间歇误报警现象，使仪表报警更为可靠。
