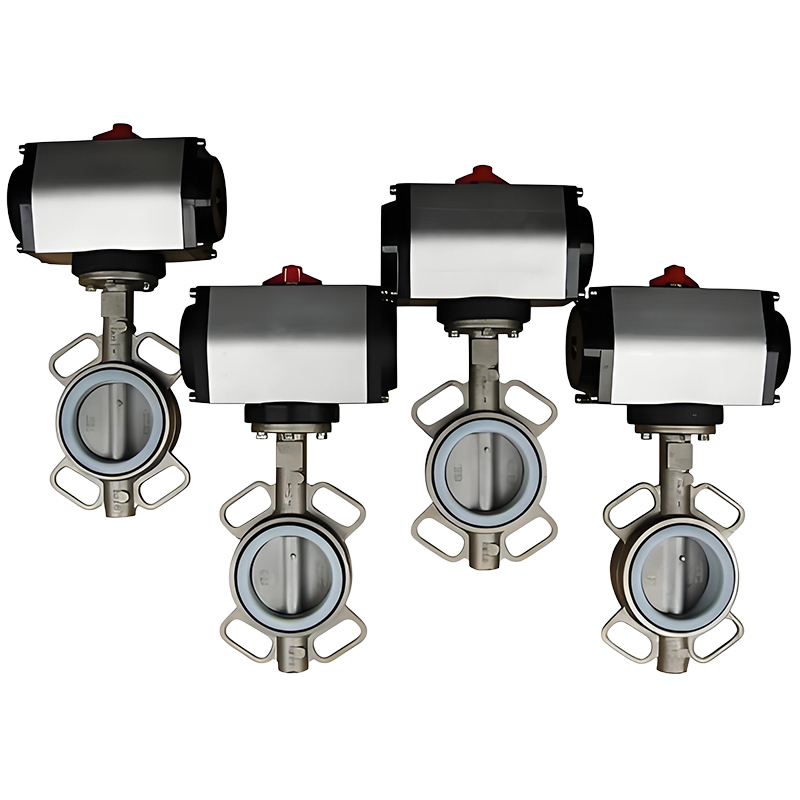

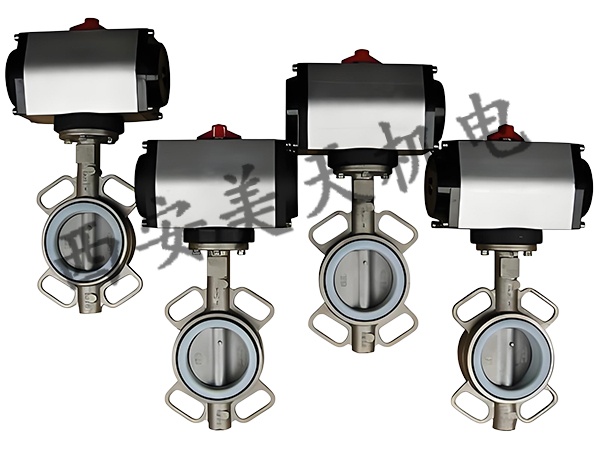

气动衬氟蝶阀
时间:2025-10-10 来源:西安美天机电设备有限公司 浏览次数: 96次气动衬氟蝶阀，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转 动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。服务热线：029-88633439
气动蝶阀， 不锈钢蝶阀，对夹式蝶阀，气动衬氟蝶阀，GT210气动阀，GT255双作用气动蝶阀
1．气动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转 动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信 号输入输出，改变阀板的旋转角度(0-90°任意角度)，具有较好的调节控制流量等参数。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
气动调节蝶阀 零部件材料：
零件名称 | 材料名称 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 聚四氟乙烯、柔性石墨 |
气动调节蝶阀 技术参数：
公称通径DN(mm) | 50～1200 |
公称压力 | PN0.6、1.6、2.5MPa |
连接形式 | 法兰式、对夹式 |
阀板形式 | 垂直板式 |
流量特性 | 近似快开型 |
动作范围 | 0～90° |
泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
基本误差 | 带定位器：小于全行程的±2% |
回差 | 带定位器：小于全行程的2% |
可调范围 | 50:1 |
配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 |
控制方式 | 开关两位控制、4-20mA模拟量控制 |
气动调节蝶阀 执行器参数：
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
气动调节蝶阀 性能规范：
公称通径DN(mm) | DN50～1200 | ||||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
低压气密试验 | 0.5～0.7 | ||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
