电动球阀和电动蝶阀的调试方法，一起来了解下吧
时间:2026-08-12 来源:西安美天机电设备有限公司 浏览次数: 46次

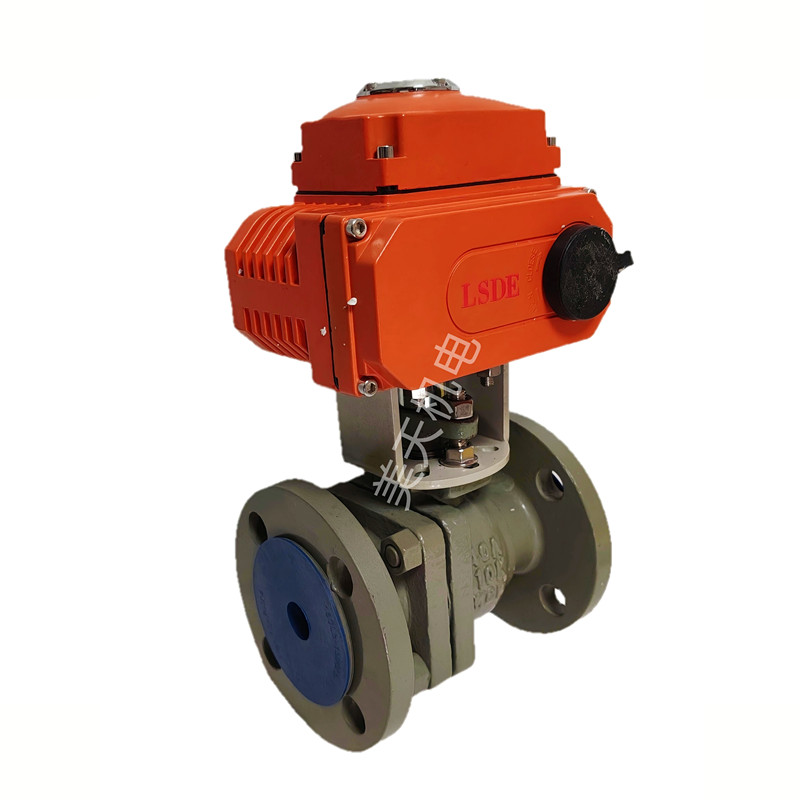

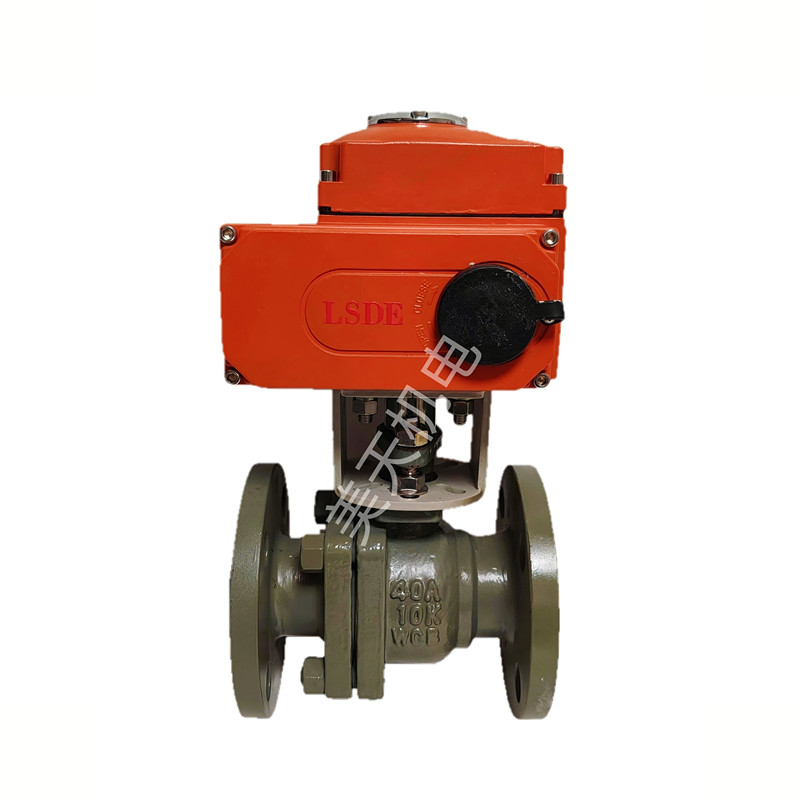

电动球阀由角行程电动执行器与球阀阀体组合而成，依靠电信号驱动实现 90° 旋转启闭，用于管道介质通断、流量调节，属于工业常用自控阀门。可搭配 J+J、i-tork 等进口电动执行机构，也可配套国产电动执行器，分为开关型、比例调节型，遵循 ISO5211 标准连接法兰，装配便捷，互换性强。介质流经直通式通道，流阻小、流通能力大，适合水、气体、油品、弱腐蚀流体管路自动化控制。
一、调试前期准备（通电前必做）
机械检查断电状态下，使用执行器手动手轮操作阀门，全程从全关→全开往复转动；确认阀体无卡涩、无异常异响，阀杆同心度良好，联轴器紧固无打滑。⚠️ 禁止强行手摇，防止损坏阀杆、球体 / 蝶板密封面。
接线核对对照执行器接线图接线：电源、控制信号线、阀位反馈、辅助限位触点分开布线；动力线与模拟信号线分开敷设，避免干扰。确认供电电压匹配（J+J 支持 24~240V AC/DC 宽电压）。
环境确认管道无杂物，阀门处于空载调试状态；带介质调试建议先关闭前后切断阀。
二、开关型电动球阀 / 蝶阀调试步骤（两位式，全开 / 全关）
1. 通电方向测试
接通电源，点动操作，观察阀门启闭方向是否与标识一致；方向相反：断电，调整内部控制逻辑设置（J+J 电子执行器无需调换电机线，直接参数修改转向）。
2. 全开、全关行程标定（核心步骤）
J+J 执行器为电子限位标定，无机械凸轮调节：1）手动将阀门摇至完全关闭位置（球阀密封到位、蝶阀阀板贴合阀座）；2）进入执行器设置模式，保存【关位】；3）手动摇至完全打开 90° 位置，保存【开位】；4）退出设置模式，电动往复开关测试。✅ 合格标准：到达全开 / 全关自动停机，不憋电机、不超行程；阀门关闭无明显内漏，开启流通顺畅。
3. 辅助触点反馈测试
测试全开、全关无源反馈信号：阀门全开时，全开触点切换；阀门全关时，全关触点切换；控制室 PLC/DCS 信号同步显示，无滞后、无跳变。
三、调节型电动球阀 / 蝶阀调试（4~20mA / 0~10V 模拟量控制）
用于流量、压力连续调节，除行程标定外，增加零点、量程校准：
先完成上面【开位、关位行程标定】；
零点校准（4mA=0%，全关）控制系统输出 4mA 信号，阀门稳定停在全关位置；若不到位，微调零点参数。
满量程校准（20mA=100%，全开）输出 20mA 信号，阀门运行至全开位置，校准量程参数。
中间点位验证分别输入 12mA（50% 开度）、8mA、16mA，观察阀门开度平稳变化，无震荡、无停滞。
阀位反馈校验执行器自带 4~20mA 开度反馈，阀门 0% 输出 4mA，100% 输出 20mA；控制室显示开度与现场实际位置保持一致。
补充：可选 Modbus RTU 总线型号，调试完成后设置通讯地址、波特率，接入 DCS 系统远程读写开度。
