控制阀执行机构：工业自动化的核心驱动装置

在工业控制领域，控制阀执行机构是依托各类能源驱动调节阀运作的关键设备。它既可以是人工操作的齿轮传动组件，用于实现阀门的启闭，也能是集成复杂控制与测量功能的智能电子模块，达成阀门的精准连续调节。随着微电子技术的不断革新，执行机构的功能愈发多元复杂。早期产品仅为配备位置感应开关的马达齿轮传动装置，而如今的执行机构已实现功能升级，不仅能完成阀门的基础启闭动作，还可实时监测阀门与自身的运行状态，为设备的预测性维护提供全面的数据支撑。

执行机构的定义与核心构成

从广义上讲，执行机构是一种可输出直线或旋转运动的驱动装置，借助特定驱动能源并在控制信号的指令下开展工作。它能将液体、气体、电力等能源，通过电机、气缸等组件转化为实际的驱动作用力。基础款执行机构主要用于将阀门驱动至全开或全关状态，而适配控制阀的专用执行机构则可精准控制阀门的任意行程位置。

现代执行机构的功能早已超越单纯的开关操作，其紧凑的外壳内部集成了多种先进部件：包括实时反馈阀门位置的位置感应装置、防止过载的力矩感应装置、保护核心部件的电机防护装置、实现逻辑判断的控制模块、支持数据交互的数字通讯模块以及保障精准调节的 PID 控制模块等，全方位满足工业自动化的复杂需求。

执行机构的应用价值与发展需求

随着工业自动化水平的提升，人工操作逐渐被机械或自动化设备替代，执行机构的作用愈发关键。它不仅承担着控制系统与阀门机械运动之间的衔接功能，还需满足工业生产对安全性能和环保要求的不断提升。在危险作业场景中，自动化执行机构能有效减少人员暴露风险，降低安全事故发生率；针对需紧急启闭的特殊阀门，执行机构可快速响应，遏制危险扩散，最大限度降低工厂损失。对于高压大口径阀门这类需要超大输出力矩的场景，执行机构通过优化机械结构提升效率，并搭配高功率电机，确保阀门操作的平稳可靠。

阀门类型与执行机构的适配原则

实现过程自动化的前提，是确保阀门本身符合生产流程及管道介质的特殊要求 —— 生产工艺与介质特性直接决定阀门的种类、阀芯类型、阀内件结构及材质选择。阀门确定后，需根据其操作类型匹配对应的执行机构，主要分为两类：

旋转式阀门（单回转阀门）：涵盖旋塞阀、球阀、蝶阀、风门及挡板等，需搭配能提供规定力矩、实现 90 度旋转操作的执行机构。

多回转阀门：包括直通阀（截止阀）、闸阀、刀闸阀等，其阀杆可分为非旋转提升式、旋转非提升式等类型，需通过多圈旋转操作实现阀门启闭，也可选用直线输出的气动或液动气缸、薄膜执行机构驱动。

四大类执行机构的特性与应用场景

当前工业领域主流的执行机构依据驱动能源和操作方式，可分为四大类，各自具备独特优势与适配场景：

1. 电动多回转式执行机构

作为应用广泛、可靠性高的类型之一，它通过单相或三相电动机驱动齿轮或蜗轮蜗杆机构，进而带动阀杆螺母，实现阀杆运动与阀门启闭。该类型执行机构能快速驱动大尺寸阀门，且配备多重保护机制：行程终点的限位开关、超安全力矩时的力矩感应装置，均可自动切断电机电源；位置开关实时反馈阀门状态，手轮机构则可在断电时手动操作。其核心优势是所有功能部件集成于防水、防尘、防爆的一体化外壳中，缺点是断电后阀门无法自动复位，需搭配备用电源系统才能实现故障安全（故障开 / 关）功能。

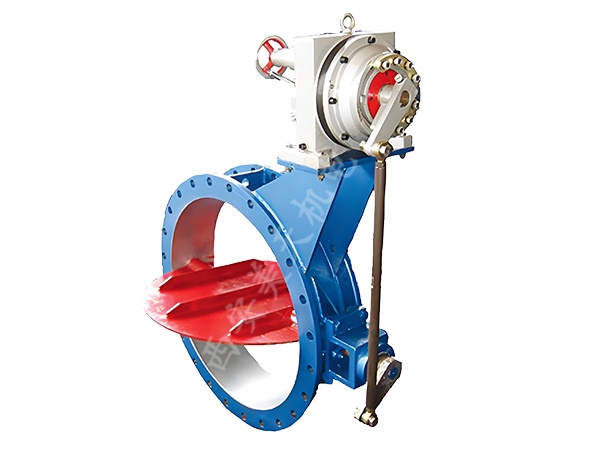

2. 电动单回转式执行机构

与电动多回转执行机构原理相近，核心区别在于输出 1/4 转（90 度）运动。新一代产品集成了多回转执行机构的复杂功能，如非接触式友好操作界面，支持参数设定与故障诊断。它结构紧凑，可适配小尺寸阀门，输出力矩最高可达 800 公斤米，且因功耗较低，可配备电池实现故障安全操作。

3. 流体驱动多回转式 / 直线输出执行机构

以气动或液动为驱动方式，常用于直通阀（截止阀）和闸阀的操作。其结构简单、运行可靠，能轻松实现故障安全操作模式。相较于电动多回转执行机构，这类产品在无电源供应的场景中更具优势，是断电环境下的优选方案。

4. 流体驱动单回转式执行机构

包括气动、液动两种类型，无需电源供应，结构简洁、性能稳定，应用场景极为广泛，输出力矩范围从几公斤米到几万公斤米不等。它通过气缸与传动装置（拨叉、齿轮齿条、杠杆等）将直线运动转化为 90 度旋转输出：齿轮齿条在全行程输出恒定力矩，适配小尺寸阀门；拨叉机构效率高，行程初期输出力矩大，适合大口径阀门。此外，可搭配电磁阀、定位器、位置开关等附件，实现阀门的精准控制与状态监测，且易于实现故障安全操作。

执行机构的选型关键要素

选择适配的执行机构需综合考虑以下核心要素，确保与阀门及生产场景精准匹配：

驱动能源：优先选择电源或流体源。大尺寸阀门适配三相电源，小尺寸阀门可选用单相电源，部分产品支持直流供电并搭配电池实现故障安全；流体源可选用压缩空气、氮气、天然气、液压流体等不同介质，需根据实际压力需求和输出力 / 力矩要求，选择对应规格的执行机构。

阀门类型：根据阀门的驱动需求选择执行机构类型 —— 多回转驱动、单回转驱动或往复式驱动的阀门，对应匹配不同类型的执行机构。从成本来看，多回转气动执行机构通常高于电动多回转类型，而往复式直行程气动执行机构价格更具优势。

力矩要求：对于球阀、蝶阀等 90 度回转阀门，需向厂商获取额定压力下的操作力矩数据；对于多回转阀门，需测量阀杆直径、螺纹尺寸等参数，以此确定执行机构的规格型号。

操作特性：结合阀门的操作速度、动作频率选型。流体驱动执行机构的行程速度可调节，三相电动执行机构行程时间固定，部分小规格直流电动单回转执行机构支持行程速度调节；高频动作场景需选用专用的高频启停调节型执行机构。

执行机构的控制方式与通讯技术

开关控制

自动控制阀的核心优势在于远程操作能力，操作人员可在控制室完成阀门控制，无需现场人工干预。通过铺设连接控制室与执行机构的管线，驱动能源可直接作用于电动或气动执行机构，同时借助 4-20mA 信号实时反馈阀门位置状态。

连续控制

当执行机构用于液位、流量、压力等过程参数的调节时，需频繁响应控制信号，此时 4-20mA 信号可作为连续控制指令。对于高频动作需求，需选用专用高频启停执行机构。若场景中需多台执行机构协同工作，可通过数字通讯系统连接，降低安装成本的同时提升指令传输与信息收集效率。目前主流的通讯协议包括 FOUNDATION FIELDBUS、PROFIBUS、DEVICENET、HART 及 PAKSCAN 等，这些系统不仅能减少投资，还可收集阀门运行数据，为预测性维护提供支持。

基于执行机构的预测性维护

现代执行机构内置的数据存储器，可实时记录阀门每次动作时力矩感应装置采集的各项数据，这些数据是监测阀门运行状态、判断维护需求及诊断故障的重要依据。

可诊断的核心数据包括：阀门密封与填料摩擦力、阀杆及轴承的摩擦力矩、阀座摩擦力、阀门运行摩擦力、阀芯动态受力、阀杆螺纹摩擦力及阀杆位置等。不同类型阀门的力矩运行曲线存在差异：蝶阀的运行摩擦力可忽略不计，而旋塞阀的该数值较大；楔式闸阀的启闭力矩显著高于其他行程阶段，关闭时液体静压力与楔紧效应会导致力矩骤增。通过分析力矩曲线的变化规律，可提前预判设备故障，为预测性维护提供科学依据，保障工业生产的连续稳定。
