气动换向电磁阀核心概念解析：“通” 与 “位” 的定义及图形符号解读
时间:2025-12-05 来源:西安美天机电设备有限公司 浏览次数: 205次

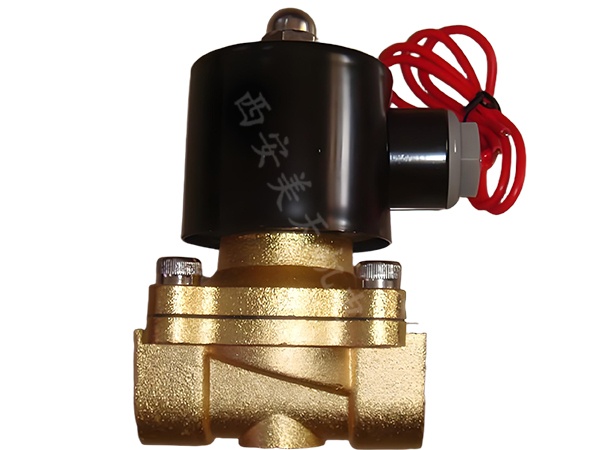

在气动控制系统中，“通” 和 “位” 是理解气动换向电磁阀工作原理的两大核心概念。二者的不同组合，构成了功能各异的气动换向电磁阀品类，直接决定了阀件在系统中的控制逻辑与应用场景。
在气动控制系统中，“通” 和 “位” 是理解气动换向电磁阀工作原理的两大核心概念。二者的不同组合，构成了功能各异的气动换向电磁阀品类，直接决定了阀件在系统中的控制逻辑与应用场景。下面，和美天机电一起详细了解，
从字面含义与实际功能来看，“位” 指的是换向阀阀芯可实现的工作位置数量。行业内常说的 “二位阀”“三位阀”，本质就是依据阀芯的工作位置来划分的 —— 二位阀的阀芯具备两个稳定工作状态，三位阀则可切换至三个不同的工作位置。若借助气动元件标准图形符号来判断，会更加直观：在阀件的图形标识里，代表阀体的正方形（内部通常标注箭头或 T 型阻断符号）数量，就等同于该阀的 “位” 数，有几个正方形就对应几位阀。
而 “通” 的定义则聚焦于阀体的接口配置，它指的是阀本体上相互独立、可分别连接系统中不同气路或管路的接口数量。比如二通阀、三通阀、四通阀，其区别就在于阀体上配备了两个、三个、四个互不连通的接口，这些接口可分别对接气源、执行元件或回气路。值得注意的是，不同接口对应的气路或油路无法直接连通，只能通过阀芯的位移来控制阀口的启闭，从而实现不同通路之间的通断切换。在图形符号中，单个正方形标识上与箭头通路、T 型阻断线相交的节点数量，就是该阀的 “通” 数，节点越多则通路配置越复杂。
为了帮助从业者更精准地识别和应用气动换向电磁阀，其标准图形符号还有一套统一的解读规则，具体如下：
1、工作位置标识：图形中的方框代表阀的一个工作位置，方框的数量直接对应阀的 “位” 数，这是判断阀件工作状态数量的核心依据。
2、通路导通标识：方框内部的箭头符号，表示对应位置下该通路处于导通状态，但需注意箭头仅为通路连通的示意，不代表气体或液体的实际流动方向。
3、通路阻断标识：若方框内出现 “┻” 或 “┳” 类符号，则表明该通路处于完全阻断状态，介质无法通过此通路传输。
4、接口数量判定：方框外部延伸出的管路连接接口总数，即为阀的 “通” 数，接口数量决定了阀件可接入的气路分支数量。
5、接口功能标注：在行业标准中，阀件接口有明确的字母标识规范：与系统供气回路连接的进气口（或进油口）统一用字母 p 表示；与系统回气回路（或回油回路）连通的回气口（或回油口）常用 t（部分场景也会用 o）表示；而连接执行元件的工作接口，则会依次用 a、b 等字母区分，部分特殊接口会标注 l 来代表特定功能支路。
6、常态位判定：所有换向阀都具备两个及以上工作位置，其中阀芯未受外部驱动力（如电磁力、气动力）时所处的位置，被称为常态位。对于三位阀，图形符号中的中位即为其常态位；对于带弹簧复位功能的二位阀，靠近弹簧标识的方框所对应的通路状态，就是该阀的常态位。在绘制气动系统原理图时，气路管路通常会优先连接至换向阀的常态位接口，以保障系统断电或失压时的基础工况稳定性。
以上就是美天机电给大家分享的电磁阀的“通”和“位”相关解读，还想了解其他的就继续关注我们吧。
