蝶阀与管道完成安装后，必须开展管道吹扫作业，以此清除管内残留的杂质、焊渣等污染物，保障系统后续稳定运行。目前行业内常用的吹扫方式主要有三种，分别为水冲洗、空气吹扫、蒸汽吹扫三种。

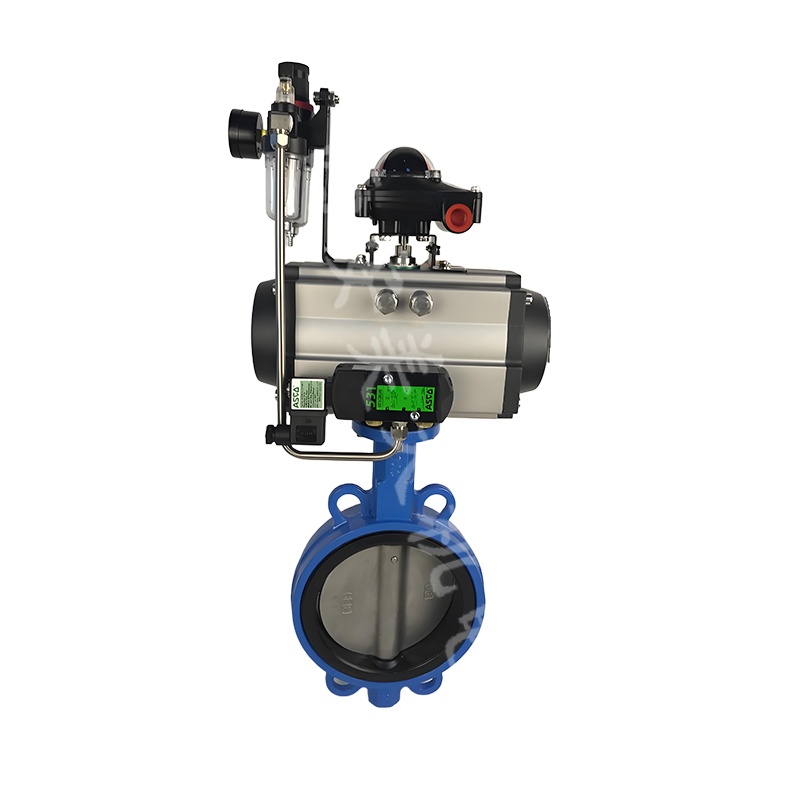

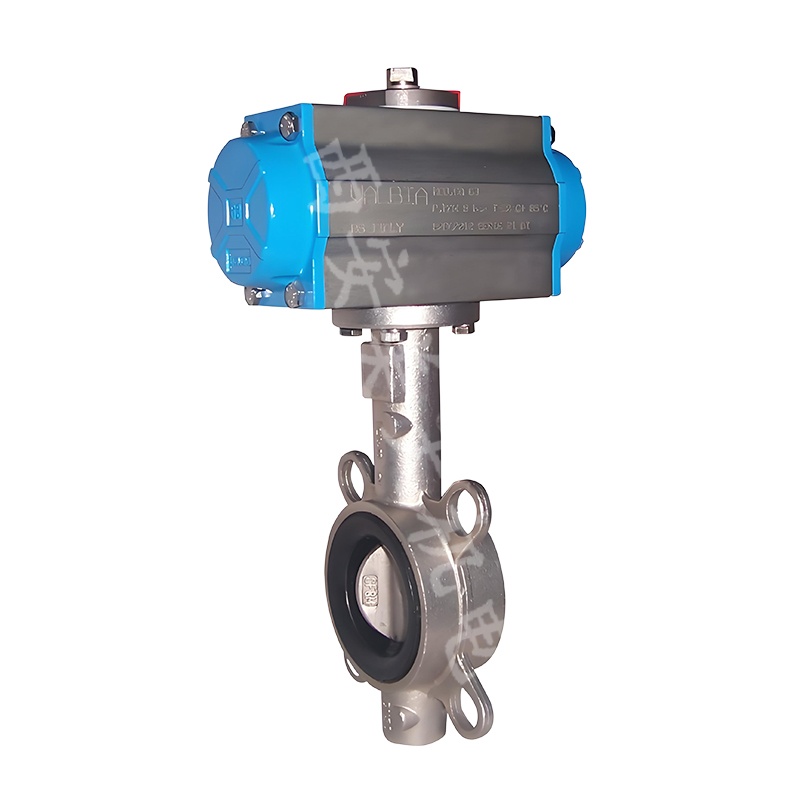

气动蝶阀凭借适配性强的特点，可广泛安装于供热、供暖、供气、供水等各类流体输送管道。在电站的供热供暖系统中，三偏心硬密封蝶阀更是备受青睐，成为该场景下的优选阀型。


蝶阀与管道完成安装后，必须开展管道吹扫作业，以此清除管内残留的杂质、焊渣等污染物，保障系统后续稳定运行。目前行业内常用的吹扫方式主要有三种，分别为水冲洗、空气吹扫、蒸汽吹扫，三种方法的操作规范与技术要求如下：

一、水冲洗

1. 冲洗作业需采用洁净水源，若冲洗对象为奥氏体不锈钢管道，所用水体的氯离子含量需严格控制，不得超过25×10⁻⁶（25ppm）。

2. 冲洗过程中应尽量采用系统允许的最大流量，管内水流速度不得低于1.5m/s，确保具备足够的冲击力带走杂质。

3. 冲洗产生的排放水需引流至可靠的排水井或排水沟内，排放管道的截面积不得小于被冲洗管道截面积的60%；排水操作时，严禁在管内形成负压环境。

4. 管道系统中所有的排水支管，均需逐一进行全面冲洗，不得遗漏。

5. 水冲洗需保持连续作业，直至排出口的水质颜色与透明度，和入口处的水源目测一致，即可判定为合格。

6. 若管道水冲洗合格后暂不投入运行，需将管内积水彻底排净，并及时进行干燥处理。

二、空气吹扫

1. 空气吹扫可借助生产装置配套的大型压缩机，也可利用装置内的大型储气容器进行间断性吹扫。吹扫时的压力严禁超过容器与管道的设计压力，管内气流速度不宜小于20m/s。

2. 针对忌油管道实施吹扫时，所使用的吹扫气体中不得含有油污成分，避免污染管内介质。

3. 空气吹扫期间，当目测排气口无明显烟尘排出时，需在排气口处设置贴有白布或涂有白漆的木制靶板进行检验。若**5分钟内**靶板表面未出现铁锈、尘土、水分及其他杂物，则判定吹扫合格。


三、蒸汽吹扫

1. 为蒸汽吹扫专门安装的临时管道，需严格遵循蒸汽管道的相关技术标准进行施工，安装质量需符合现行规范的要求。

2. 蒸汽吹扫需采用大流量蒸汽推进，管内蒸汽流速不得低于30m/s，保证吹扫效果。

3. 蒸汽吹扫作业开始前，应提前对管道进行暖管处理，及时排净冷凝水，并仔细检查管道的热位移情况，防止出现管道变形等问题。

4. 蒸汽吹扫需按照加热—冷却—再加热的循环流程进行，吹扫时建议采取单根管道逐一吹扫、轮流作业的方式。

5. 对于通往汽轮机的蒸汽管道，或是设计文件中有明确规定的蒸汽管道，经蒸汽吹扫后需采用靶片进行质量检验。若设计文件未给出具体标准，则需按照行业通用规范执行验收。

以上就是美天机电给大家分享的气动蝶阀的三种吹扫方法，希望对大家有帮助，也换欢迎继续关注我们了解更多。
