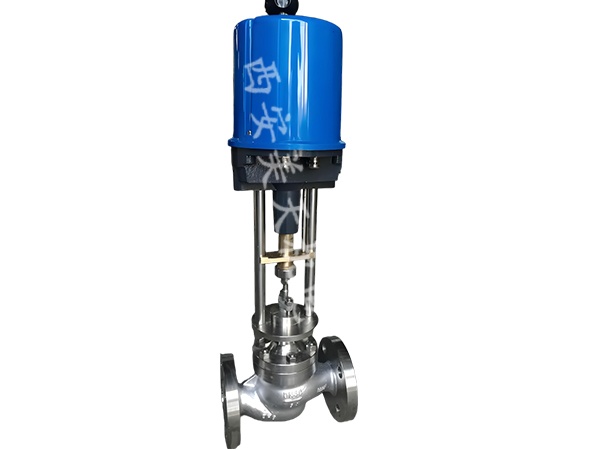

ZDLN电子式双座调节阀
时间:2025-10-11 来源:西安美天机电设备有限公司 浏览次数: 121次ZDLN电子式双座调节阀 电动单（双）座调节阀，配用PS、3810、ZAZ、DKZ等系列直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点。产品型号：ZDLN
服务热线：029-88633439
电动调节阀ZAZN 电动双座调节阀ZDLN 电动单座调节阀ZDLP 电子式套筒调节阀ZDLM
产品简介： 电动单（双）座调节阀，配用PS、3810、ZAZ、DKZ等系列直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点，但抗不平衡力较小，故阀门前后的工作压差不宜过高。它们能广泛应用于电力、冶金、石油、化工、轻工、环保等行业的工业过程自动控制系统中。
产品特点： ZDLN型电子式双座电动调节阀是由3610L型电子式电动执行机构和双座调节机构组成。调节机构具有不平衡很小，允许压差，大流通能力大等特点，适用于泄漏量要求不严格的场合。
原理结构：直通铸造阀
公称通径：20－300mm
公称压力：PN1.6、4.0 、6.4MPa
连接形式：法兰JB78－59、JB79－59
阀体材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常温型：-20℃－+200℃ 散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
阀芯形式：双导向单座柱塞式阀芯
流量特性：等百分比特性、直线特性、快开特性。
DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列主要零件材料及推荐使用温度范围
电子式电动双座调节阀主要技术参数和性能指标：
| 型号 | 额定输出力N | 速度mm/s | 技术参数 |
| 361LSA-20 361LXA-20 | 2000 2000 | 2.1 2.1 | 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号：DC4～20mA 上盖防护等级：相当IP55 隔爆标志：ExdⅡBT4 |
| 361LSA-30 361LXA-30 | 3000 3000 | 3.5 3.5 | |
| 361LSB-50 361LXB-50 | 5000 5000 | 1.7 1.7 | |
| 361LSC-65 | 6500 | 2.8 | |
| 361LSC-99 | 10000 | 2.0 |
性能指标：
| 项目 | 指标值 | ||
| 基本误差％ | ±2.5 | ||
| 回差％ | 2.5 | ||
| 死区％ | 1.0 | ||
| 始终点偏差％ | 电开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差％ | 2.5 | ||
| 允许泄量L/h | 10-3×阀额定容量 | ||
允许压差：
| 公称通径 | 25 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允许压差 | ≤公称压力 | 0.4 | 3.4 | |||||||||
电子式电动双座调节阀尺寸： 单位：mm
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| d | φ155 | φ162 | φ170 | ||||||||
| H4 | 290 | 325 | 380 | ||||||||
| L | PN16 PN40 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
| H5 | 295 | 330 | 340 | 362 | 424 | 462 | 482 | 656 | 691 | 752 | |
| H6 | 110 | 130 | 135 | 148 | 174 | 194 | 204 | 260 | 280 | 346 | |
| 重量 (kg) | PN16 PN40 | 19 | 21 | 26 | 28 | 59 | 71 | 85 | 132 | 155 | 205 |
| PN64 | 23 | 28 | 36 | 38 | 68 | 94 | 116 | 176 | 201 | 255 | |
