: 薄膜式气动调节阀ZJHP

时间:2025-10-11 来源:西安美天机电设备有限公司浏览次数: 118次

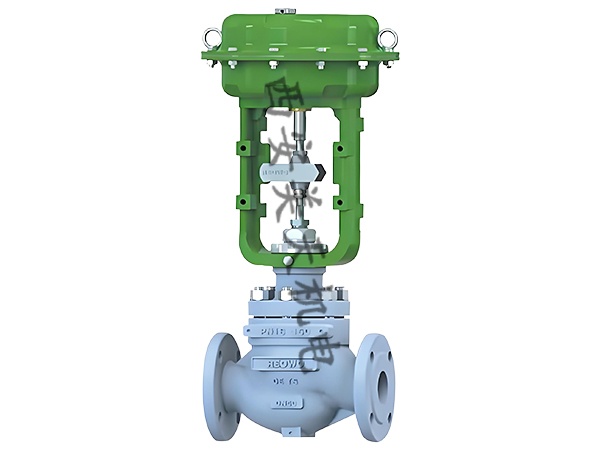

薄膜式气动调节阀ZJHP采用顶导向结构，配用多弹簧薄膜执行机构。它具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。

产品型号：ZJHP
服务热线：029-88633439

产品概述：

气动薄膜调节阀采用顶导向结构，配用多弹簧薄膜执行机构。它具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小，阀前阀后压差不大的工作场合。

气动薄膜执行机构的作用原理是:当调节器或定位器的输出信号P输入薄膜气室后，信号压力在薄膜上产生推力，是推杆部件移动，并压缩弹簧，直至调节阀弹簧的反作用力与信号压力在薄膜上产生的推力相平衡为止。这时推杆的移动，就是气动薄膜执行机构的位移，也称行程，用L表示，全行程用L表示。

产品特点：

顶导向结构,元件紧凑,部件少、易维修;

金属阀芯适合多种工作场合,可调范围大;

执行机构采用多弹簧结构,高度减少30%，重量减轻30%;

气动多弹簧薄膜执行机构和低流阻套筒阀组成，切断扭力大;

采用平衡型芯、不平衡力小,允许压差大,操作稳定;

阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏;

比普通单双座调节阀噪声降低10bd左右。
