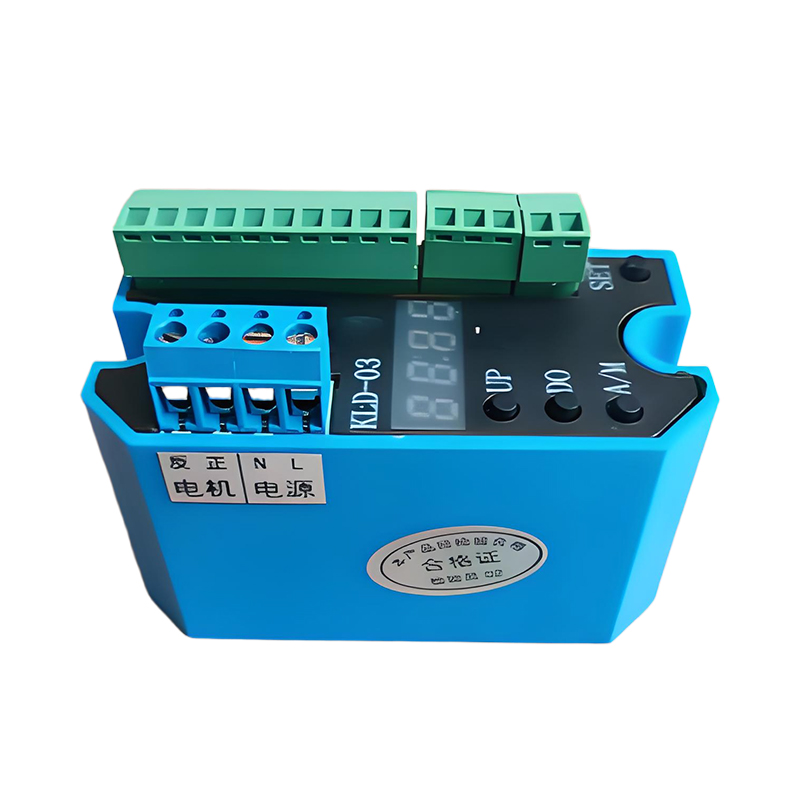

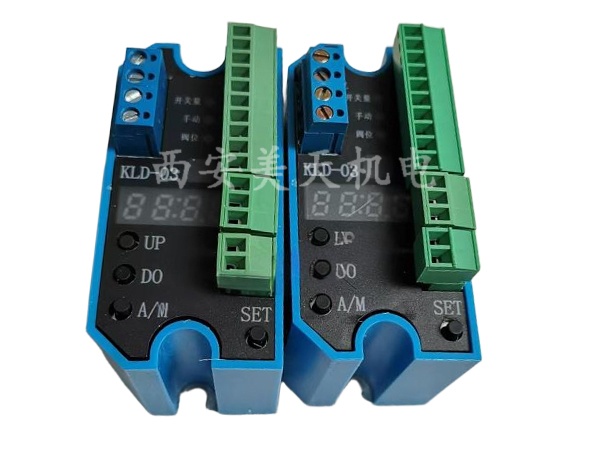

KLD-03智能位置定位器模块
时间:2025-10-07 来源:西安美天机电设备有限公司 浏览次数: 138次KLD-03智能位置定位器模块集多功能伺服放大器和位置信号发送器于一体的智能化阀门定位器。定位器内外没有任何可调整部件，定位器的现场调试、灵敏度设定、手自动切换等功能，均通过上面的四个按键来设置，使现场安装调试既快捷又简便。产品型号：KLD-03
服务热线：029-88633439
KLD-03智能位置定位器模块 电子式电动执行器模块
一、简介
KLD-03智能位置定位器模块（以下简称定位器）是集多功能伺服放大器和位置信号发送器于一体的智能化阀门定位器。定位器内外没有任何可调整部件，定位器的现场调试、灵敏度设定、手自动切换等功能，均通过上面的四个按键来设置，使现场安装调试既快捷又简便。面板上的LED数码管及指示灯显示定位器的当前工作状态，本智能阀门定位器预留红外遥控功能，可满足不同用户群体的需求。

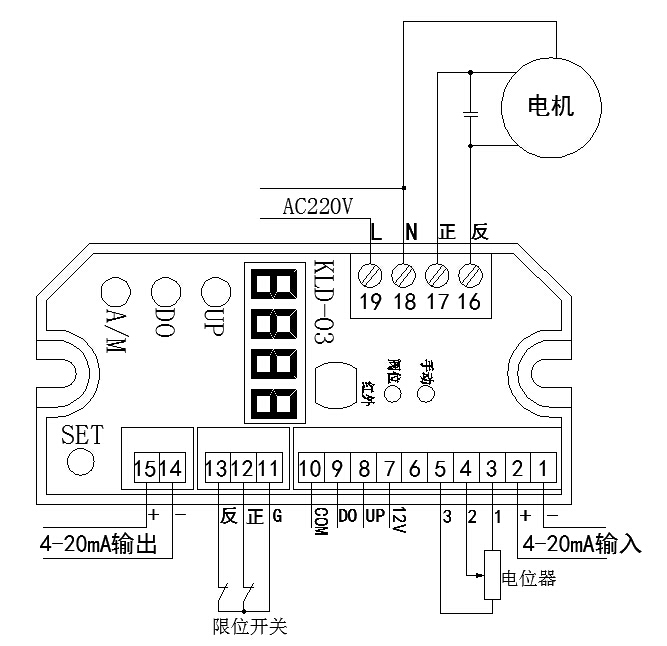

该定位器安装在电动执行机构内部，直接接受来自DCS控制系统或其它上位机控制系统的标准4～20mA电流控制信号或开关量信号，执行机构内部的电位器信号作为阀位信号传感器，阀位信号与控制信号在定位器内部作比较，当比较后的信号差值大于定位器的灵敏度值时，定位器直接控制电动执行机构的电机向着减小信号差值的方向动作，直到信号的差值小于定位器的灵敏度值时为止。
二、 主要性能

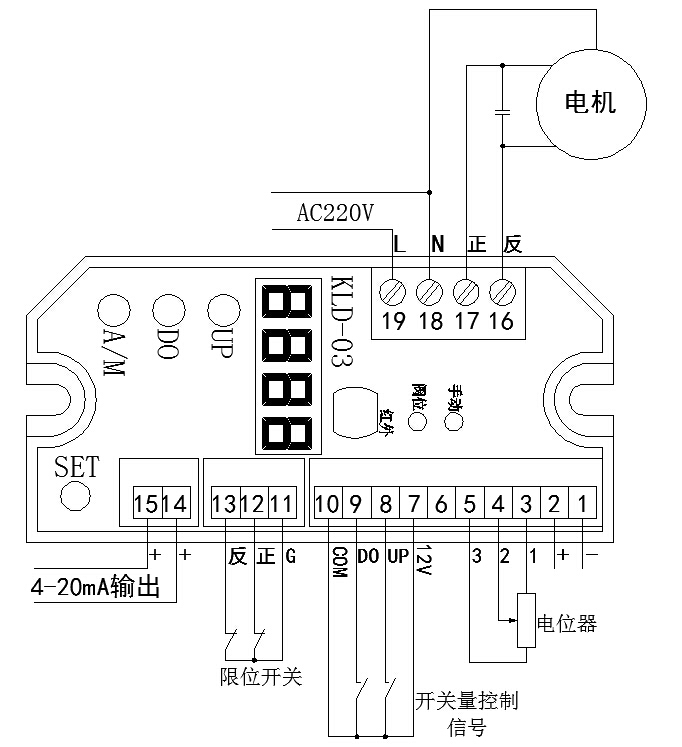

输入信号：4～20mA.DC、0～10mA.DC或开关量信号或两位式控制方式
输入阻抗：250Ω(4～20 mA)或500Ω（0～10mA）
阀位传感器：1-5KΩ
阀位变送输出信号：4～20mA.DC或0～10mA.DC
基本误差：≤±0.2%
电机堵转保护时间：≤6s
消耗功率：≤3VA
执行机构动作灵敏度设置：0.3% ~12.5%
绝缘强度：工频1500V、1分钟
绝缘电阻：50MΩ以上
环境温度：0～50℃
相对湿度：≤85%
电源电压：交流220V、50Hz±10%

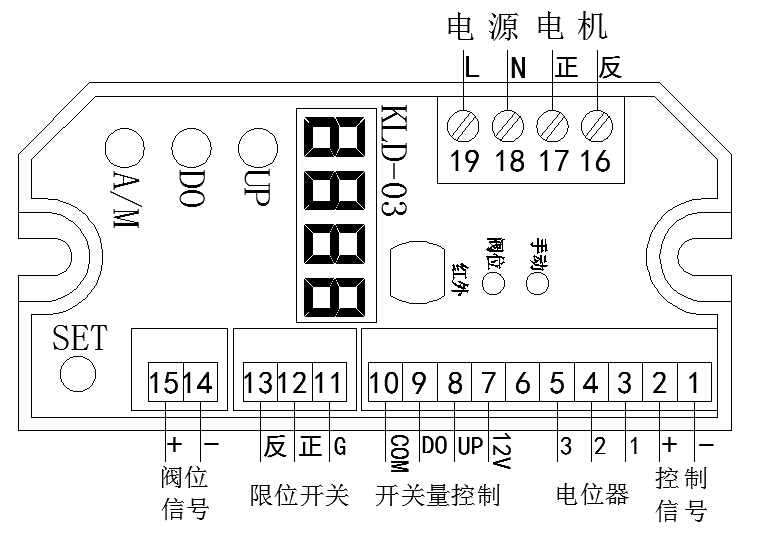

外形尺寸（mm）： 80×39×55.8（见图一）
具有断信号、断反馈、电机堵转等故障保护功能
具有瞬时逆转保护功能：当执行机构正在动作时，如果接收到反向动作指令，定位器将会先停止电动执行机构的转动并延时一定的时间（延时时间根据需要可任意设置）再执行反向动作指令，以避免对电动执行机构电机、减速机或阀杆等装置造成不必要的损伤。
最大输出功率：20A/220V·AC
具有故障代码提示符功能
KLD-03面板数码管及指示灯定义：
LED数码管：以百分比的形式显示电动执行机构的控制信号或阀位信号，当电动执行机构出现故障时，以提示符的形式显示出现故障的位置。
阀位指示灯(红色指示灯)：灯亮时，面板上的LED数码管以百分比的形式显示电动执行机构的阀位信号；灯灭时，面板上的LED数码管以百分比的形式显示电动执行机构的控制量信号。
手动指示灯(红色指示灯)：灯亮时为手动状态；灯灭时为自动状态。
KLD-03智能阀门定位器按键定义：
UP键：手动状态下，按下该键可控制电动执行器正转；自动状态下，按下该键可以对面板上的LED 数码管显示(控制信号或阀位信号)进行切换；进入参数设置状态后，按下该键可对该项菜单的功能参数设置进行选择；同时与A/M键组合可取消对当前菜单功能参数的修改，同时功能选择菜单上行一步；在参数设置状态下先按DO键在按UP键可立即退出参数设置状态。
DO键：手动状态下，按下该键可控制电动执行机构反转；自动状态下，按下该键3秒左右可以直接进入定位器的参数设置菜单；进入参数设置状态后，与A/M键组合可确认当前菜单的参数设置，同时功能选择菜单下行一步。
A/M键：在自动状态下按该键可对定位器进行自动状态与手动状态的切换。在参数设置状态下按该键，小数点向右移一位，小数点闪烁位为当前设定位。
SET键：定位器功能设定键；与UP键和DO键组合可对电动执行机构零点与满度进行设定，与A/M键组合可对电动执行机控制信号进行标定。
